上汽大众MEB工厂车身焊装亮点介绍

2021-08-06 14:53:09 来源：

导读：

上汽大众MEB工厂是近年来建成投产的一家现代化工厂，坐落在上海安亭，建有冲压车间、焊装车间、涂装车间、动力电池组装车间、汽车总装车间，专为生产大众MEB平台车型，总投资约170亿元，规划年产能30万辆。采用大众集团全球最先进的数字化生产技术，生产线上共有1400多台机器人，自动化程度高，实现了工业无线网络全覆盖，新工厂是上汽大众面前最先进、最智能的标杆工厂。本期为大家介绍MEB工厂焊装线的主要亮点。

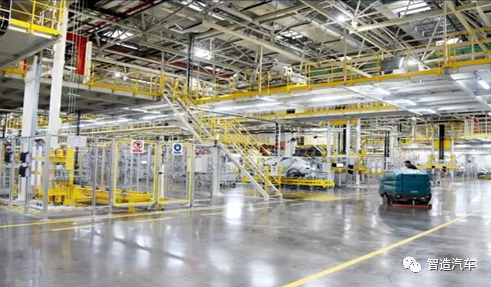

亮点一：物流优先的平面布局。焊装车间就是把各个零件拼接成白车身的地方，车间分两层，一楼是门盖、底板1线和装配线，二楼主要是侧围、底板2线、总拼以及报交线。

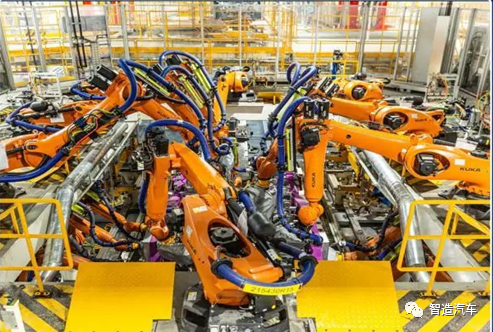

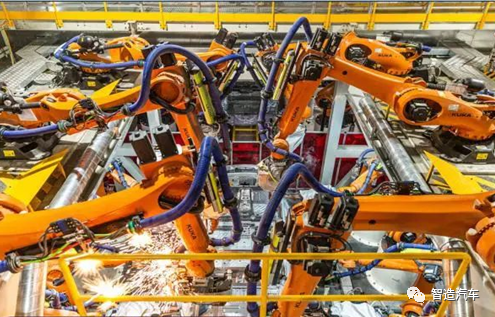

亮点二：焊接自动化程度创新高。目前焊装车间的设计生产节拍为60JPH，按年5000小时计算的产能为30万台白车身，车间机器人数量为946台，自动化率达到84%，这是上汽大众自动化率最高的焊装车间。

上汽大众MEB工厂焊装自动化率采用的计算方法，是按机器人数量除以工人和机器人数量之和来进行计算的。其它公司的焊装工厂焊装自动化率计算方法可能不尽相同，自动化率可能存在差异，不能进行简单的横向对比。

自动化程度高，产品质量的稳定性和一致性能得到更好的保证，与此同时，对质量管理和控制要求也更高了，因为一旦出现焊接质量问题，就一定是批量的,因此需要从工艺源头和自动检测、预测分析等方面加强焊接质量的管控。

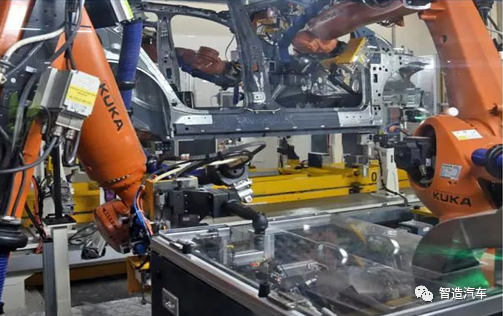

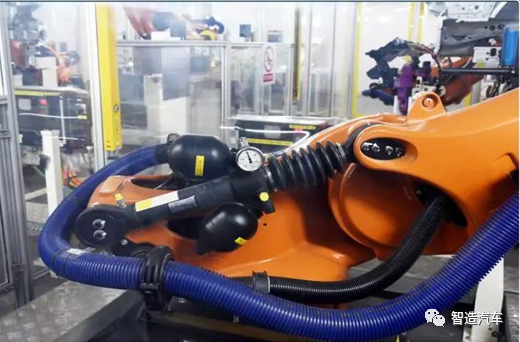

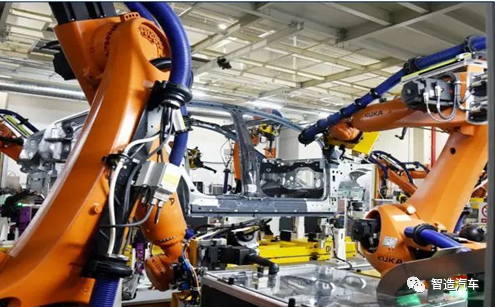

焊装线上采用的机器人全部是KUKA品牌，每台机器人上都有一个小仪表，这是一个压力表，用来监控机器人是否出现异常。

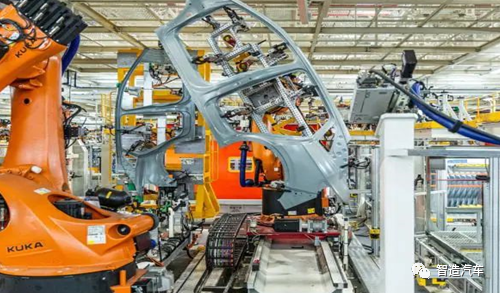

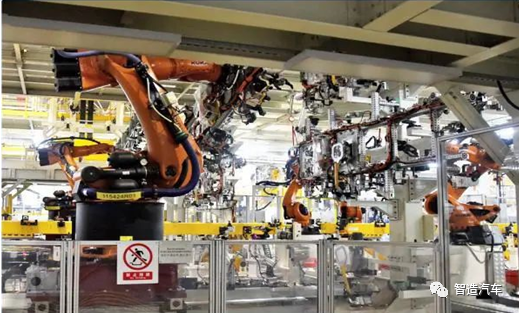

焊装车间有不同的分焊线，例如车门、侧围、底板、两盖等分总成焊接线，焊接工艺大同小异。

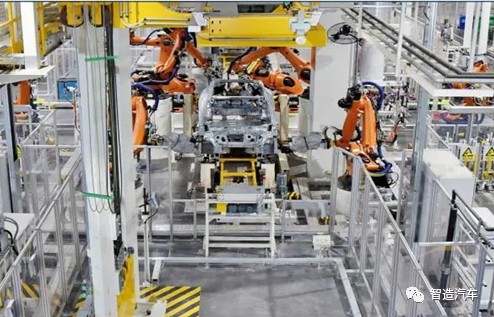

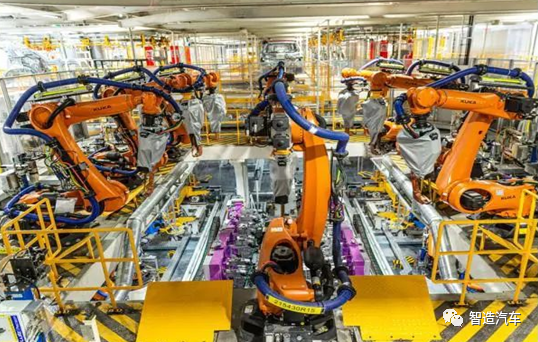

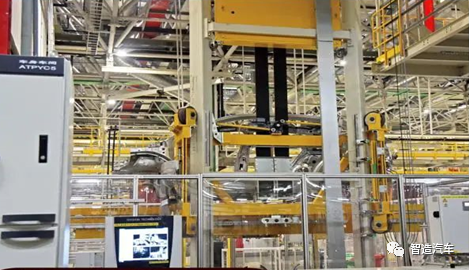

亮点三：柔性化的总拼焊接系统。上汽大众自主开发、自主享有知识产权的白车身柔性总拼焊接系统，可支持6种车型生产，最高可扩展至8种，为未来不同品牌、车型的生产奠定了基础。这套总拼焊接系统不仅柔性化水平高，而且焊装尺寸精度高。

亮点四：采用车身定位雪橇技术。生产线中应用了定位雪橇，它与传统雪橇相比较，增加了底部夹紧机构，可将车身固定在雪橇上，在补焊线焊接时无需升降滚床和底部夹具，可以提升节拍，优化空间。

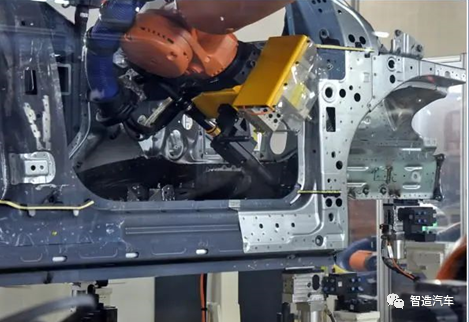

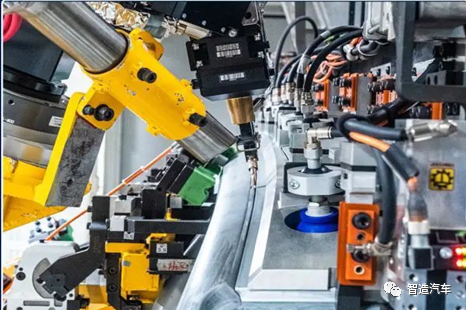

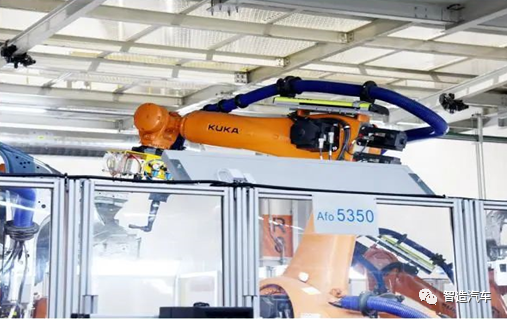

亮点五：首次采用机器人全自动拧紧工艺。车间同时应用了许多前沿技术，包括首次采用机器人全自动拧紧工艺，进一步提升自动化水平，自动拧紧工位见下图所示。

车间共有两个自动拧紧工位，含有12台机器人，平均每台机器人拧两个螺栓，拧紧时间大约40秒，如果加上车身在工位之间运行时间，整个节拍为51秒。

它针对不同的工况选取不同的技术方案，自主开发螺栓送、取钉技术，拧紧的步骤包括取钉、初拧紧、预拧紧、中拧紧再到终拧紧，每次拧紧的扭矩都不一样，其中终拧紧力矩为59N.m。

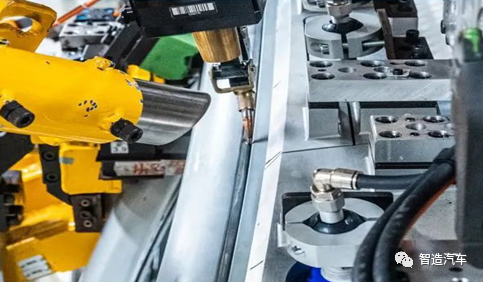

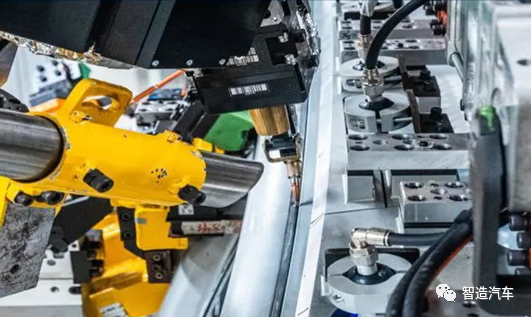

据了解，工厂进行了1000多次取钉试验，做到无故障发生，同时克服了无技术标准的困难，保证生产过程稳定进行。亮点六：首次采用了冷金属过渡焊接工艺。焊接工艺方面，首次采用CMT+工艺，全称叫做冷金属过渡焊接，与传统焊接工艺比较，过度焊接熔滴温度相对较低，零件热变形小。焊接过程可达每分钟70次的抽拉丝速度，并且不产生飞溅，不受工件表面状态影响，能使焊缝的成型更美观。

与此同时，它采用了高密度补焊，可适用不同车型，无需切换焊枪，焊接能力提升3倍。负责该工序现有14台焊接机器人，未来可扩展到16台。

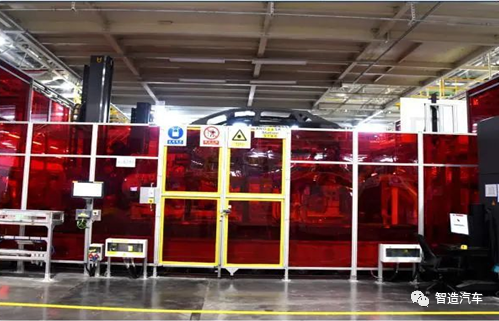

亮点七：高速激光焊工艺技术。在焊接完车顶和侧位后，车身就准备进入激光焊工位。这个工位包含激光焊和几个焊点的补焊。采用的激光焊的焊接速度可达110mm/s,是大众汽车集团工厂中速度最快的激光焊，提高速度可以更好地满足产能的需求。总体节拍还是51秒，焊接过程基本在40秒左右。

激光焊的优势包含高功率密度、优良的方向性和高焊接速度，焊缝表面光洁。它可替代车顶和侧围连接的焊点，也无需在车顶安装密封胶条，同时可精确调节和控制热输入，镀锌层烧损更少，减小焊件的变形。

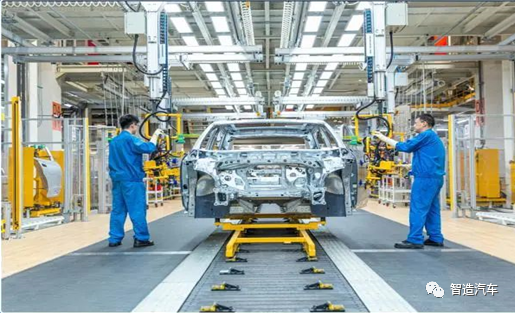

亮点八：采用机器人自动打磨工艺。激光焊之后是机器人自动打磨和人工打磨工位，其中工人主要检查机器人的打磨质量，如发现哪里打磨得不好，再简单整理一下。

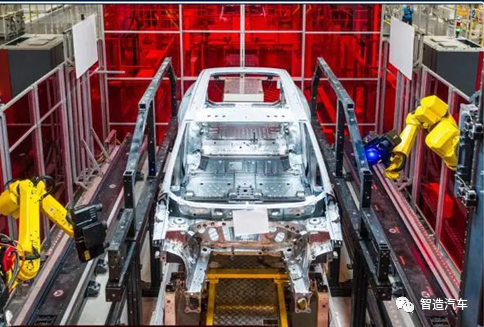

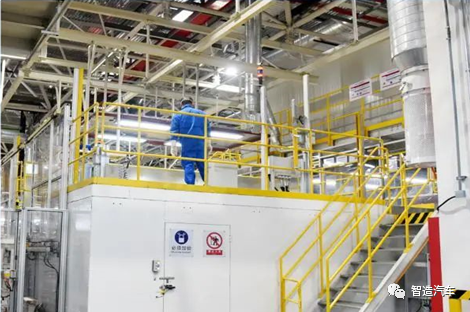

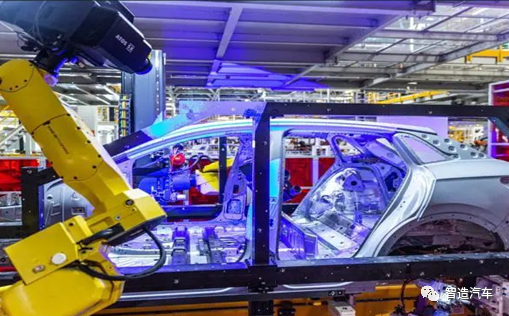

亮点九：机器人视觉在线检测焊接质量。在整条总拼线，最不能错过的是At-line测量工位，它是大众汽车集团全球首个At-line测量工位，由8台测量机器人对白车身的几何尺寸和关键部位实现100%的视觉在线检查。

与传统测量工位需要将被检车辆从生产线上运输到测量间相比，在线测量将工位串联在生产线中，可直接在生产线上抽取车辆进行检查，有效节省运输时间提高检测效率（最快只需7分钟完成车身扫描），同样也提升了检测数量。

At-line同时实现了云端数据核对，在线检测结果传输到质保控制室，发布到系统中，技术员可以网上直接看到质量状态，及时跟踪优化，保证了白车身生产制造过程的稳定性。

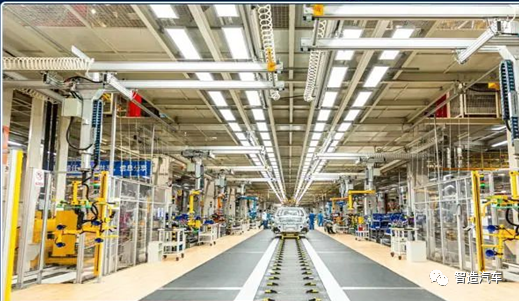

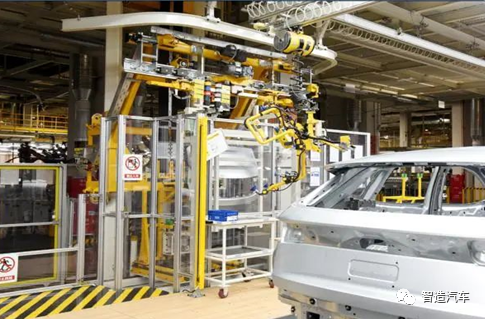

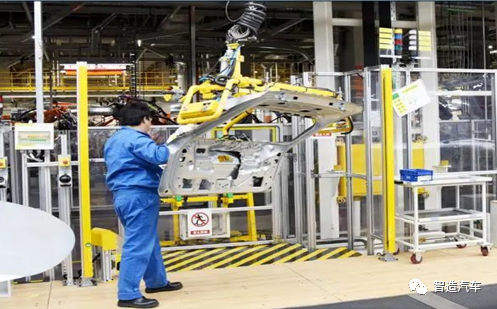

亮点十：高效的四门两盖装配地面输送线。完成At-line测量后，接下来是安装四门两盖、翼子板覆盖件，上汽大众最长的焊装车间装配线，长达150米，装配线配备了随行皮带，能减轻了工人一半的走动距离，降低了劳动强度。

亮点十一：EMS空中输送存储线。四门两盖都是空中输送下来的，这是因为车间首次采用了EMS空中输送存储线，它总成6000米，空中最多可存储180套门盖总成，能实现6种车型识别和搬运功能。传统操作需要使用牵引车或AGV小车输送四门两盖，并需要专门空间存储零件，采用EMS空中输送后将零件存储于空中，节约地面空间，优势很明显。

在完成四门两盖安装后，车身就会送去检测，如果确认符合要求，白车身才能进入涂装车间。

总之上汽大众MEB工厂焊装车间的建设汇集了上汽和大众两家公司的优质资源，生产线亮点纷呈，柔性化自动生产程度高，物流顺畅，工艺先进，技术一流，质量控制严格，不仅是国内汽车制造届学习的榜样，也是我们研究车身焊装智能化制造发展趋势的经典案例。在在数字化转型升级阶段，如何分类采集焊装的制造数据、如何建立数学模型、如何利用工业大数据平台对车身焊接质量进行分析预测、预控，防止产生不合格车身，尤其是要预防出现批量不合格车身。来源：智造汽车汽车之家
