型钢是什么，是一种有一定截面形状和尺寸的条型钢材，是钢材四大品种（板、管、型、丝）之一。工具柜钣金加工型钢弯曲切口料长及切口形状，是怎样的，今天天金冈金属制品就给大家科普科普。

型钢（生产中运用最多的主要是角钢与槽钢）弯曲件的切口形状直接影响到型钢的弯曲质量，切口通常依据图样要求画出实样图，再通过样板号料或用直尺直接在工件上进行号料，最后根据弯曲件的加工要求，对切口选择冲切、切割或铣切等方式进行加工。

角钢弯曲切口形状及料长

角钢弯曲切口的下料一般在现场进行，其主要有内弯、外弯等几种形式。其弯曲切口形状即料长计算主要有以下内容。

角钢内弯任意角外尖角

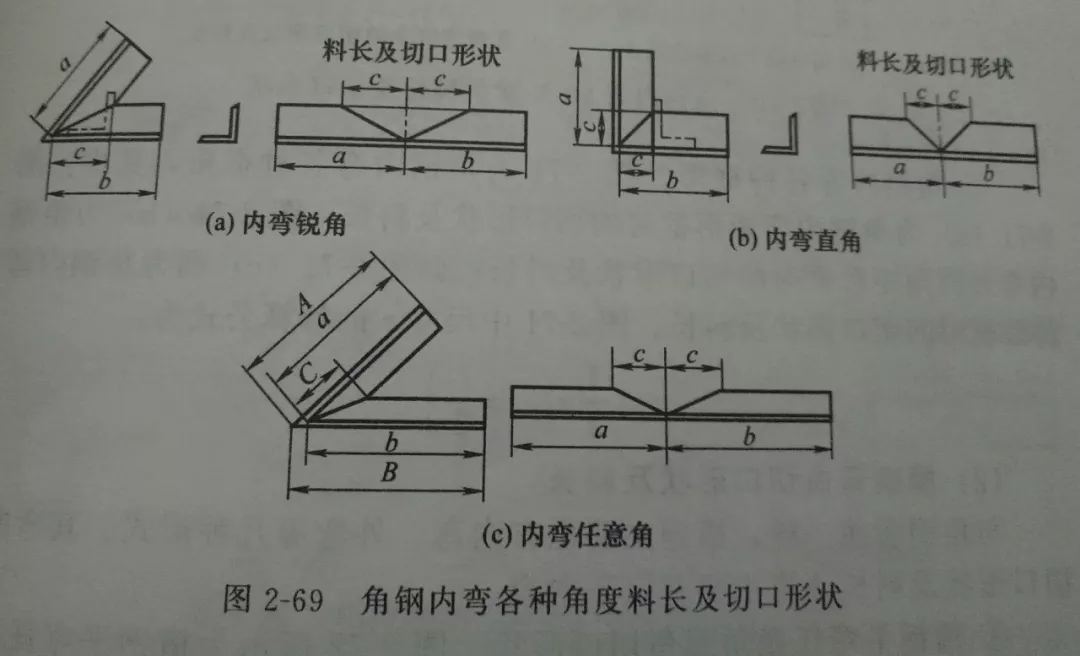

图2-69（a）—（c）分别为角钢切口内弯成锐角、直角、任意角时的切口和料长，左边图为工件成形后的形状和尺寸，右边为切口形状和料长。

角钢内弯90°外圆角

弯曲面中心弧长c的计算公式为：C=1/2π（R+d/2）

式中，c—弯曲面中心层弧长，mm

R—内圆弧半径，mm

d—角钢的厚度，mm

角钢内弯各种框形

尺寸c的计算公式为：c=1/2π（e-t/2）

槽钢弯曲切口形状及料长

与角钢弯曲一样，槽钢主要也有内弯、外弯等几种形式。其弯曲切口形状即料长计算主要有以下内容。

槽钢平弯任意角圆角切口形状

号料的关键是计算圆弧c的长度，其计算公式为：c=πα（h-t/2）/180°

式中，c—弯曲立面中心弧长，mm

h—槽钢宽度，mm

t—翼板厚度，mm

α—弯曲角度，（°）

槽钢侧弯直角矩形框

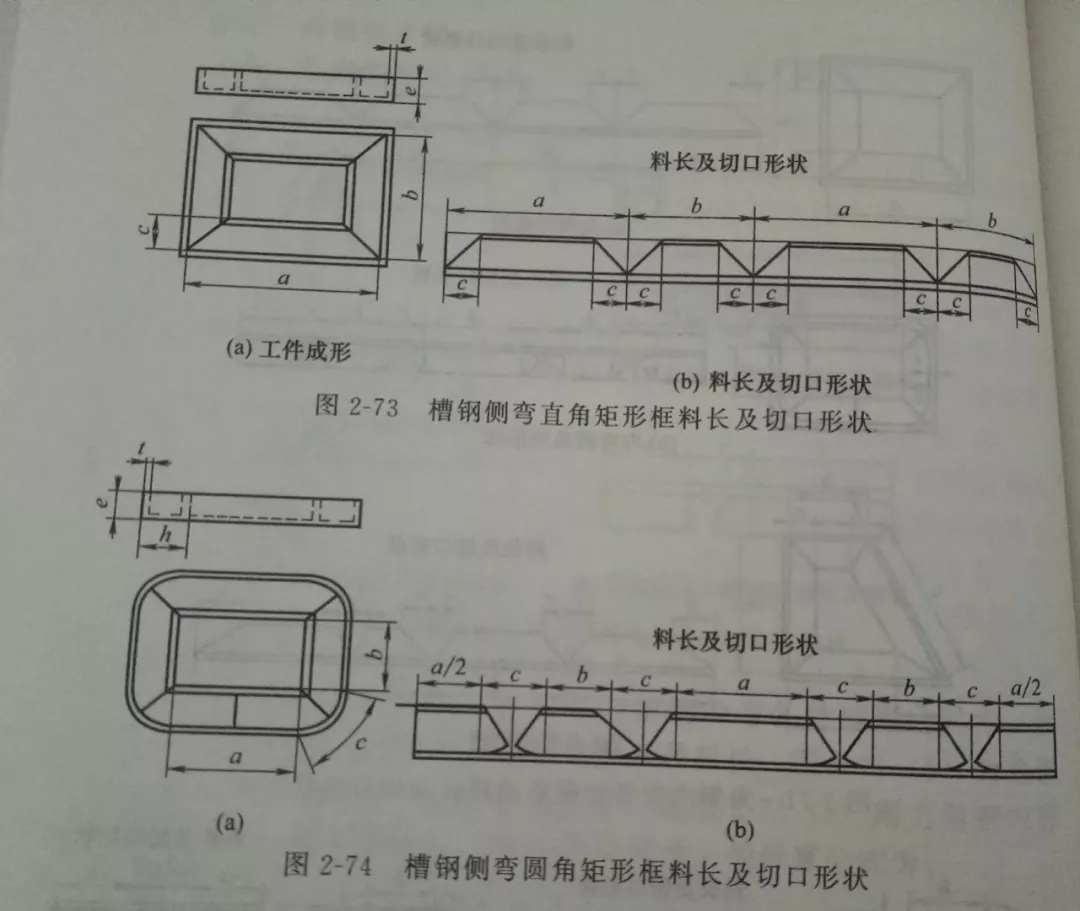

图2-73所示为槽钢切口侧弯4个直角成为一矩形框件，图2-73（a）为工件成形图，图2-73（b）为料长及切口形状图（图中仅示出一半长度）。

槽钢侧弯圆角矩形框

图2-74为槽钢切口侧弯圆角矩形框的料长及切口形状；图2-74（b）为槽钢平弯90°圆角时的料长及切口形状。图中尺寸c的计算公式为：c=1/2π（h—t/2）
