MFC推荐钣金—如何用在装配体中插入新零件方法制作门板补件？

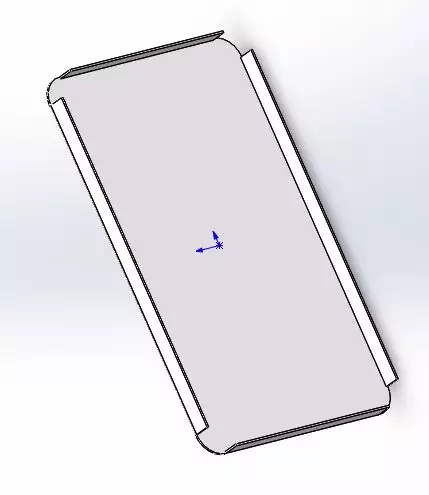

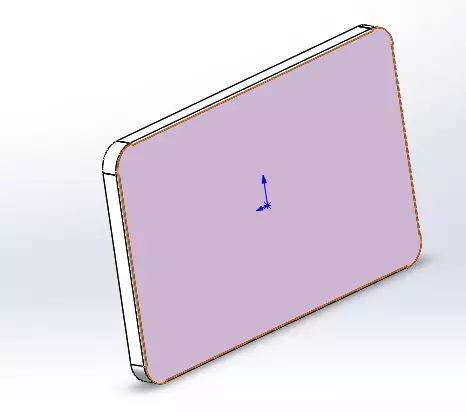

如下图门板4个圆角通过一次折弯无法实现，我们通过制作4个补件焊接。
今天讲一下这四个补角如何绘制，
这四个补角可以通过：
1：多实体钣金制作
2：新建补件，门板两个零件制作装配图，装配到一起
上面两种方法比较常用，今天讲解另外一种方法：装配体中插入新零件方法制作门板补件。通过这个简单的案例大家可以学习一种方法。

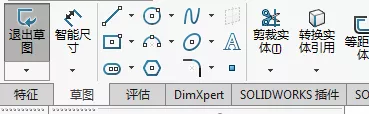

点击草图

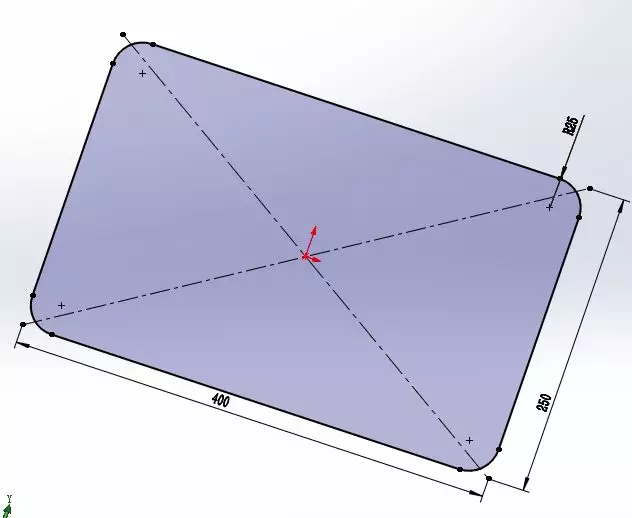

绘制门板草图

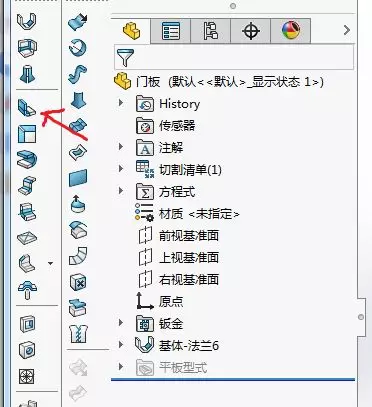

点击基体法兰

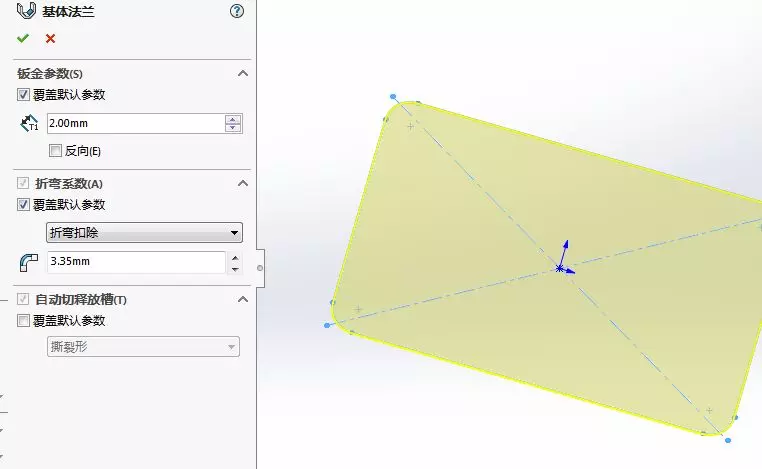

设置板厚折弯扣除
点击确定

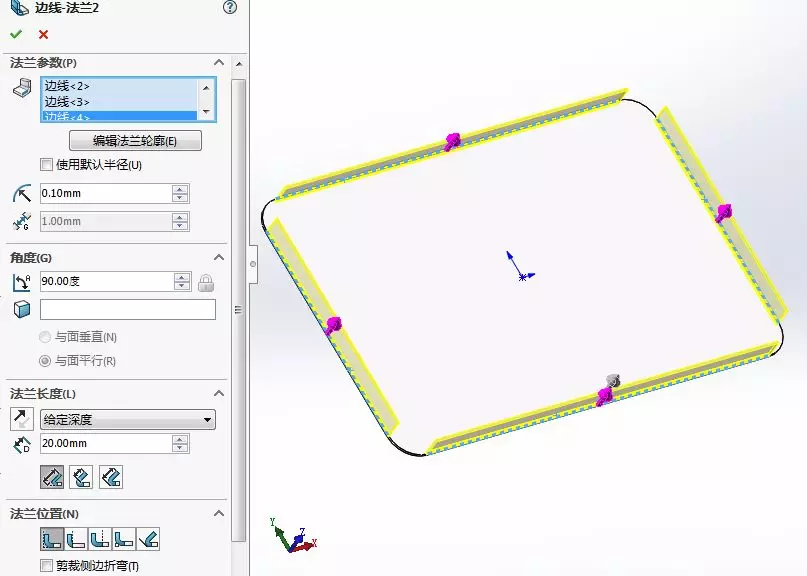

点击边线法兰
设置折弯长度
点击确定

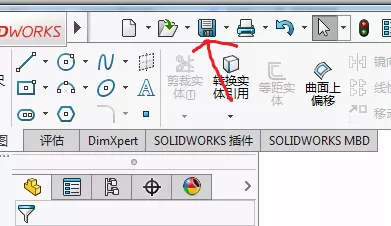

点击保存

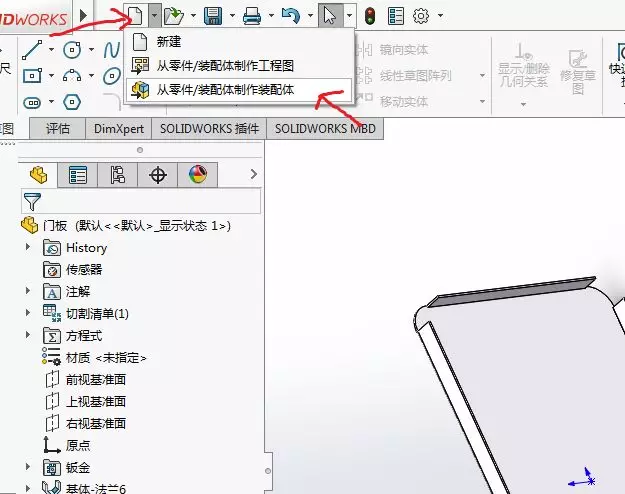

点击新建装配体

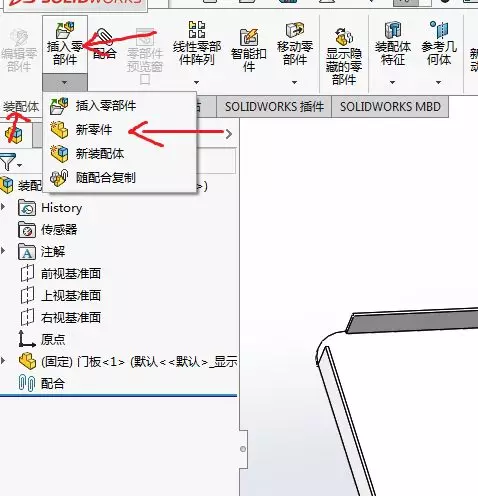

建好装配体点击插入新零件
箭头处出现新零件

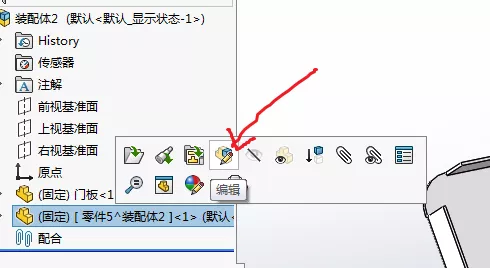

点击新零件，编辑零件

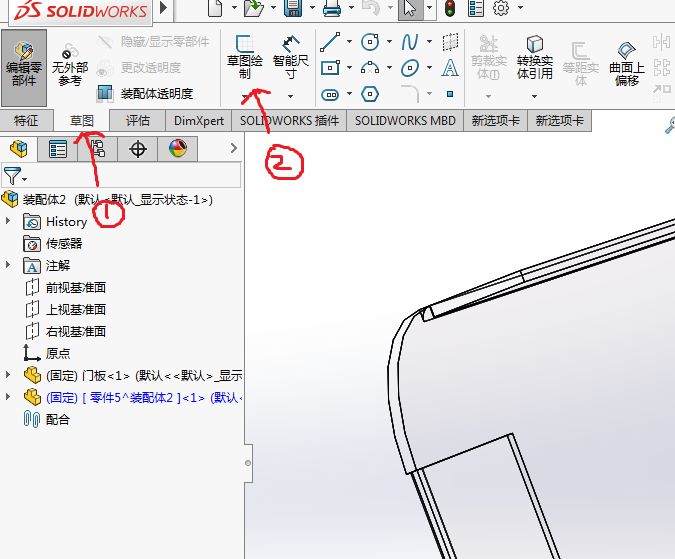

点击草图，点击草图绘制

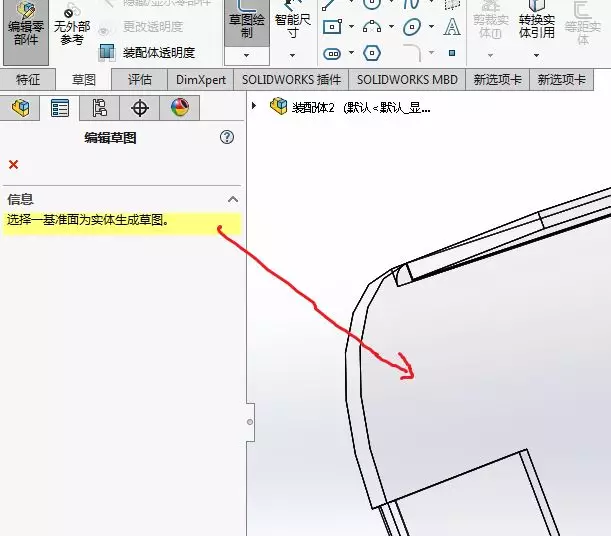

选择绘制基准面

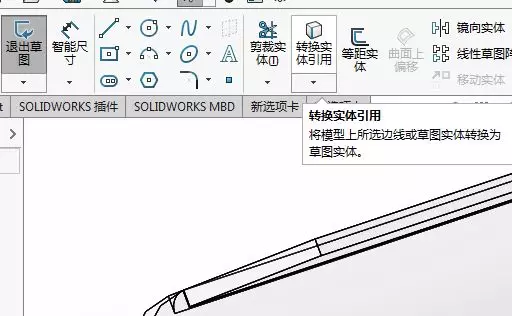

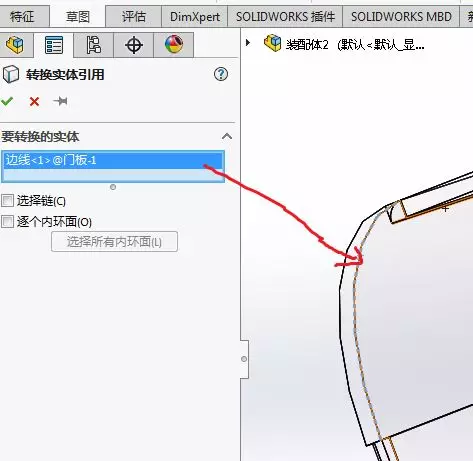

点击转换实体引用
选择圆弧边线
点击确定

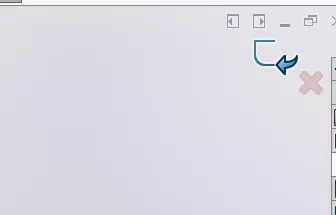

点击退出编辑零件

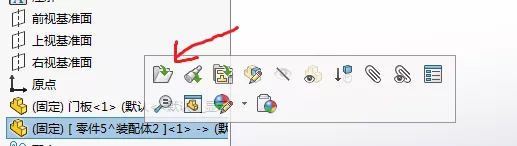

点击打开零件

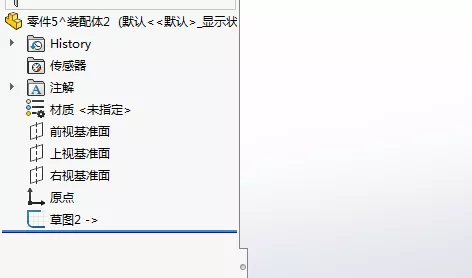

这是零件里只有草图

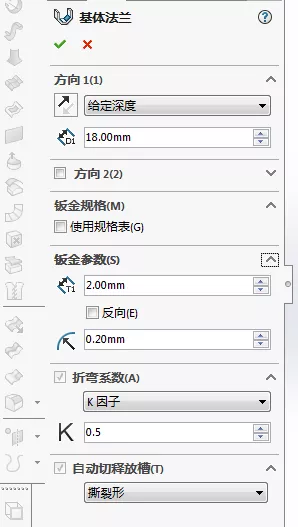

点击草图，点击基体法兰
设置参数

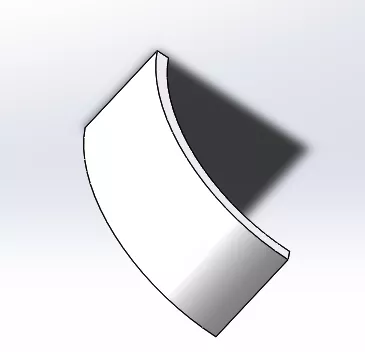

点击确定，这个补件可以展开

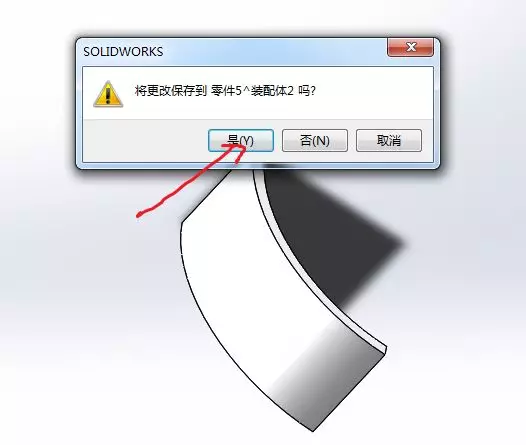

关闭这个零点点击保存

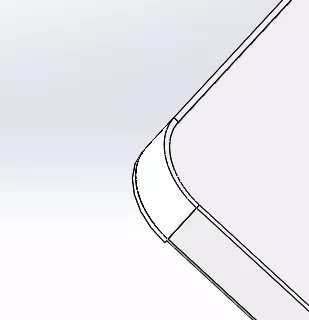

这是装配体里就绘制好这个零件
如果在别的装配体中需要新绘制的零件形状比较复杂，通过实体转化引用就比较方便。
