MFC推荐—钣金件- 合页的绘制并展开
2019-08-19 13:28:55 来源：
导读： 钣金件- 合页的绘制并展开

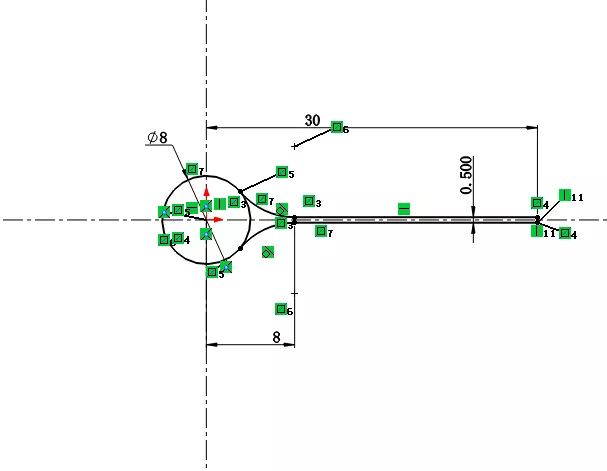

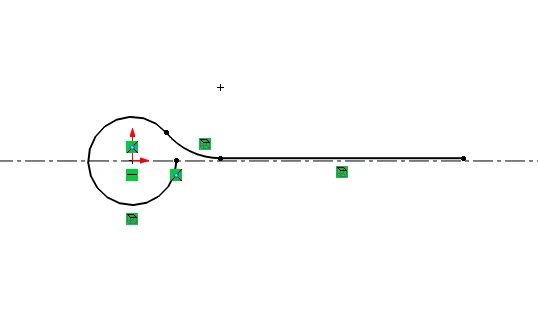

1，打开SolidWorks 2012，以前基准面为草绘界面，绘制草图并退出。如下
2，以前基准面为草绘界面，投影草图并退出。如下

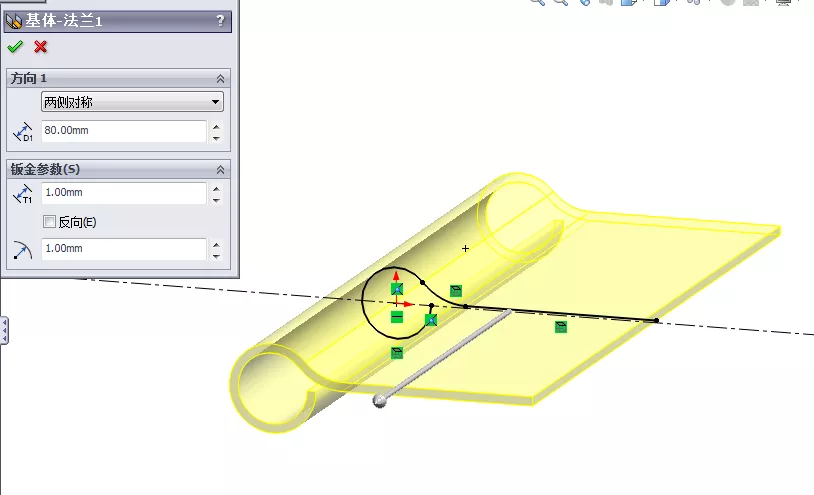

3，创建基法兰。如下

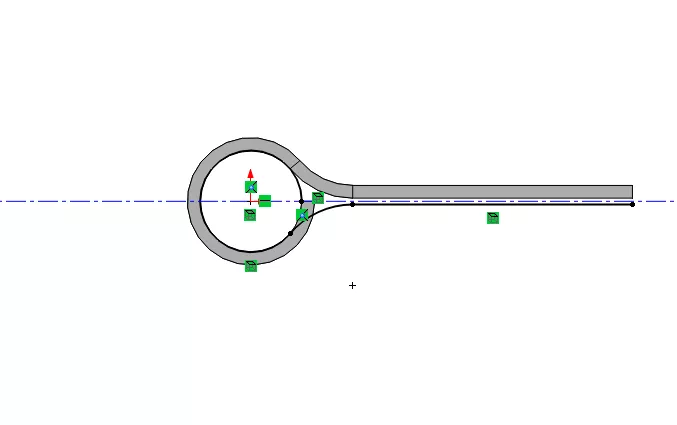

4，以前基准面为草绘界面，投影草图并退出。如下

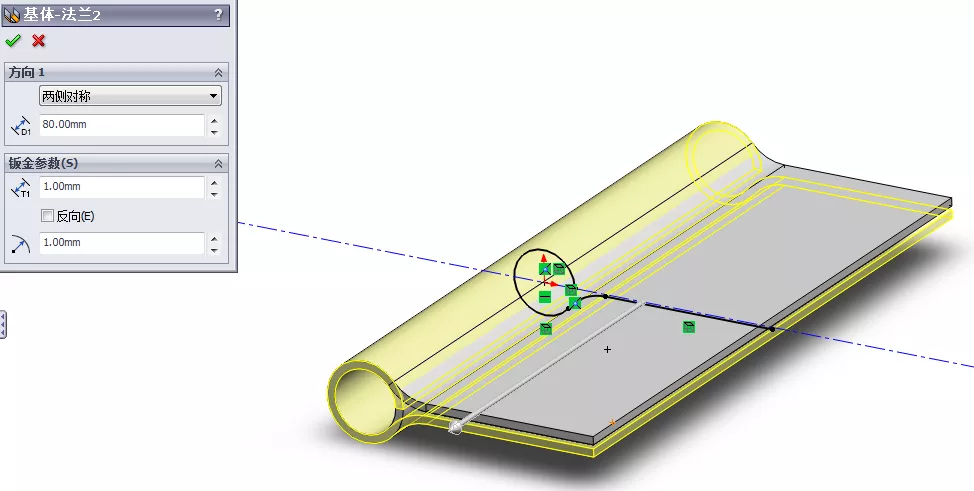

5创建基法兰。如下

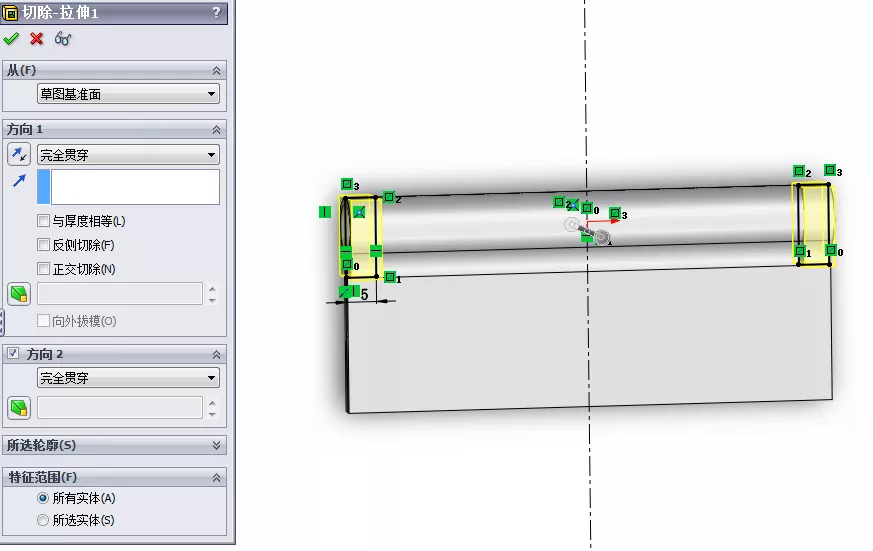

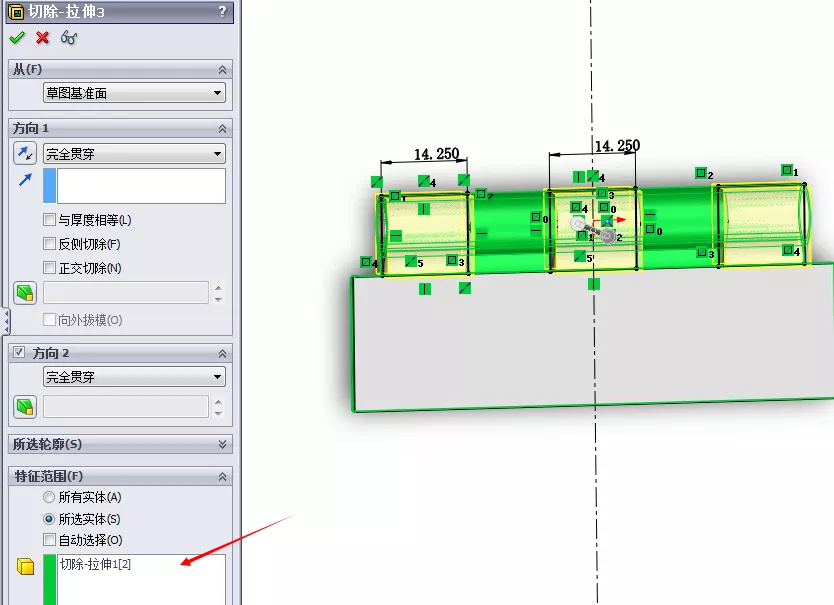

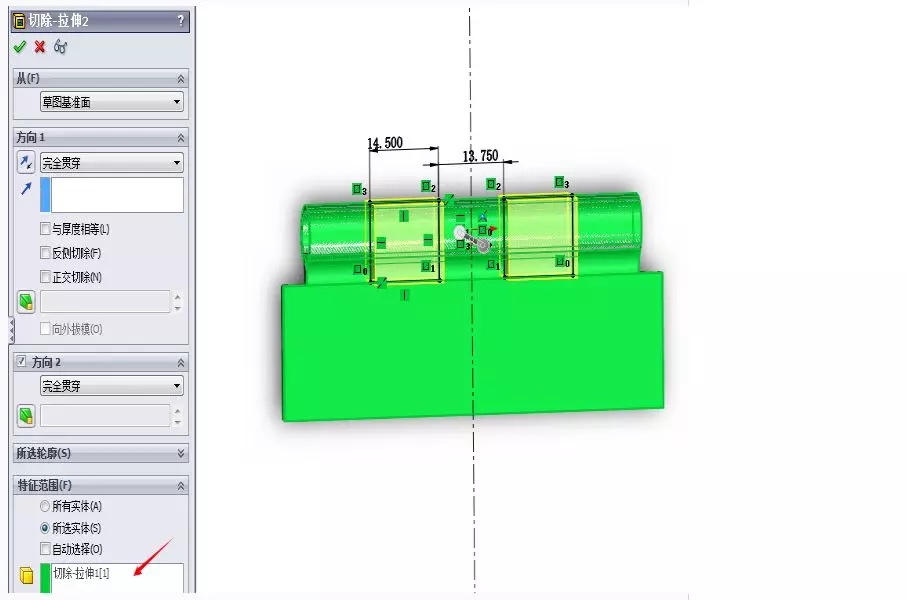

6，拉伸切除。如下（注意复选框内的选项。）

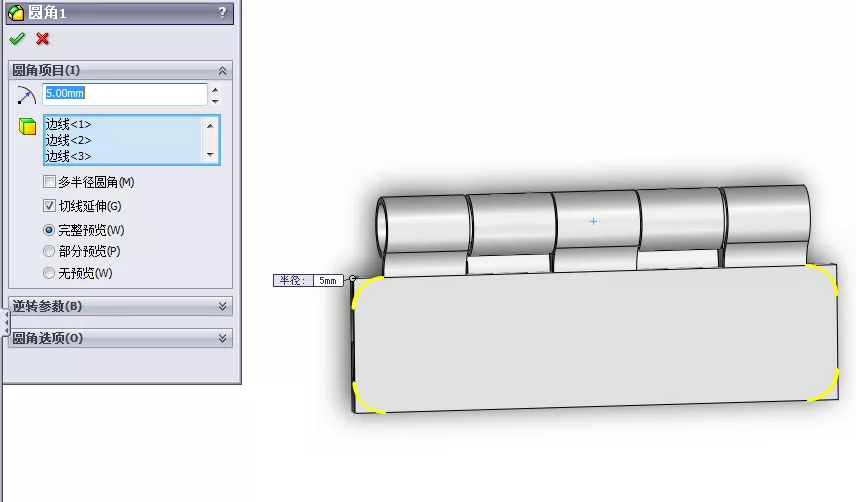

7，倒圆角。如下

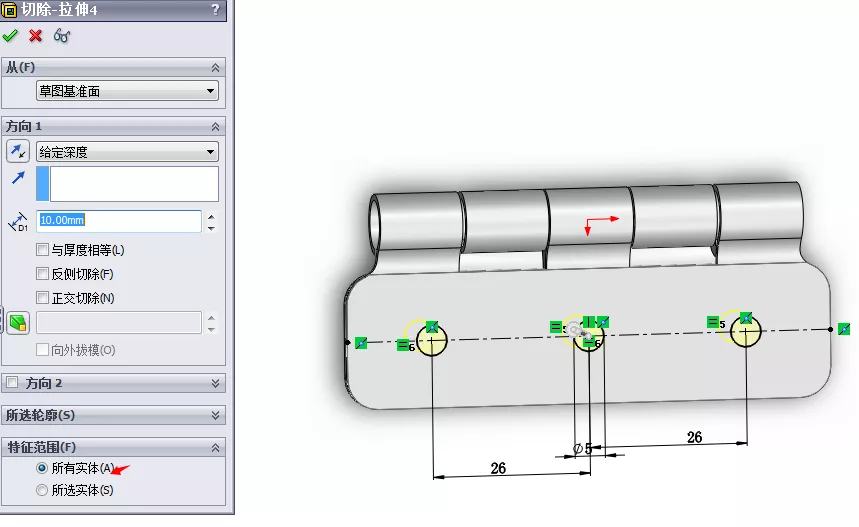

7，绘制安装孔。如下

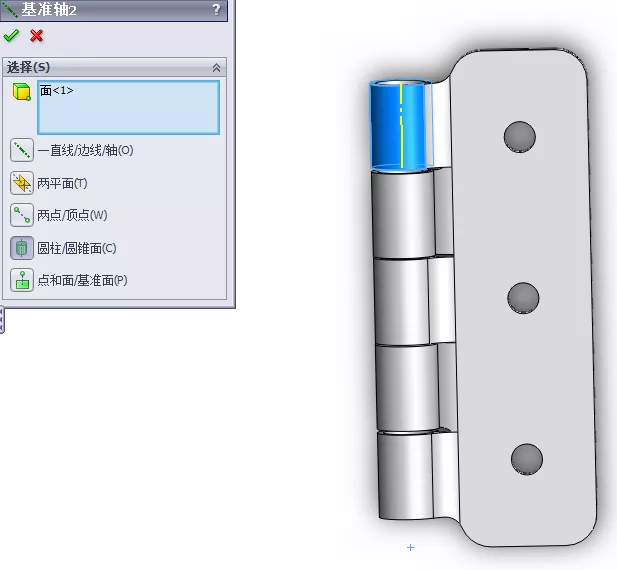

8，创建基准轴，如下

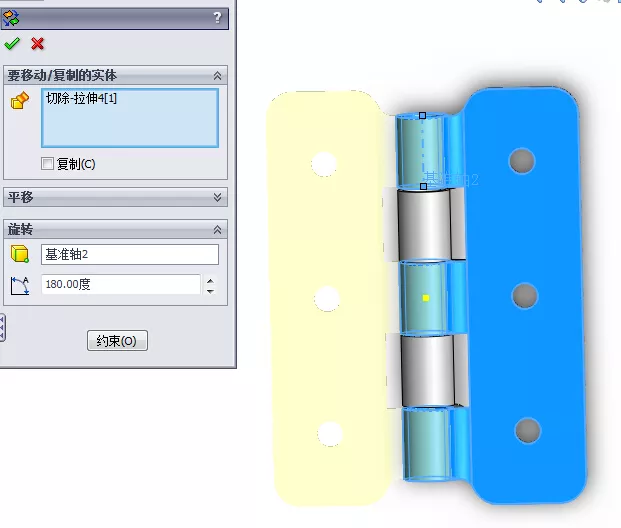

9，复制旋转。如下

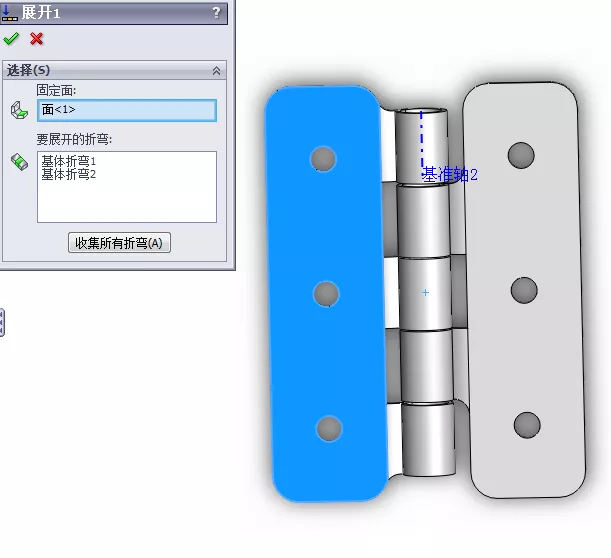

10，展开钣金，如下

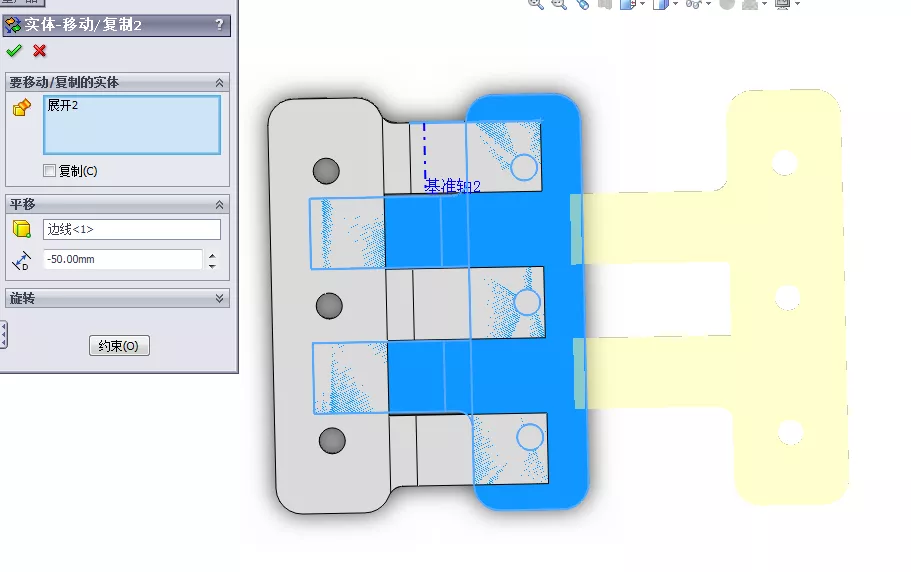

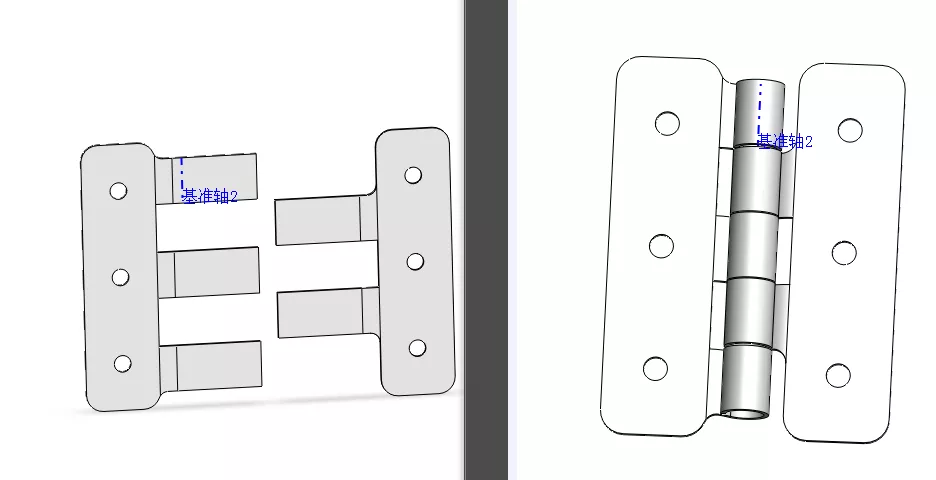

11，复制移动。如下

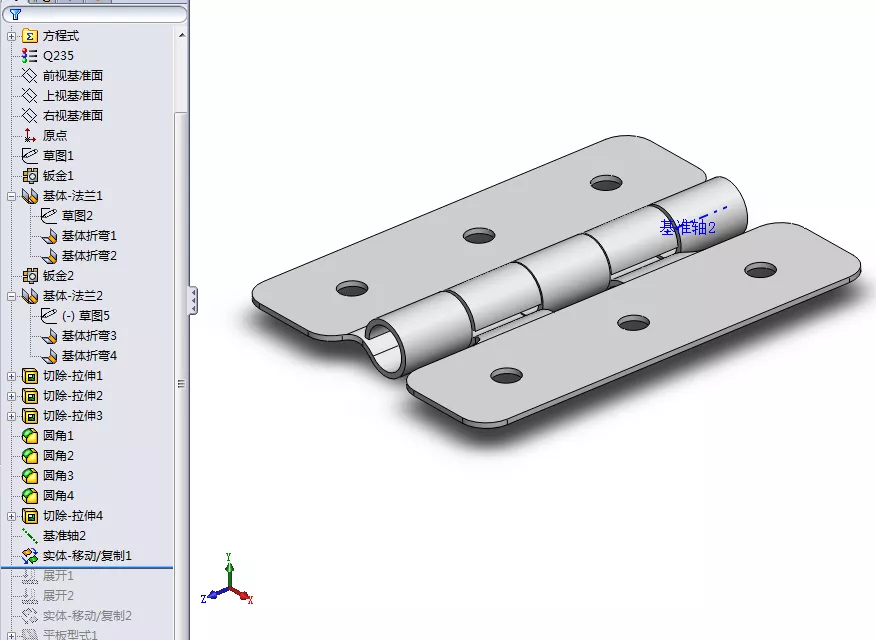

钣金绘制展开完成。设计树展示。如下
